Quando ouvi falar pela primeira vez do frekvens, a colaboração da IKEA com a teenage engineering, eu morava em um lugar sem nenhuma loja da IKEA por perto para conferir os produtos. Pode parecer difícil de acreditar, mas existem países que escaparam da IKEA, uma marca aparentemente onipresente. Eu estava em um desses lugares.

A premissa era interessante: um conjunto de dispositivos para fazer uma festa em casa. A execução (do ponto de vista de alguém que nunca teve nenhum desses aparelhos) foi realmente excelente. Digo isso porque a linha frekvens possui uma das características mais legais que um conjunto de produtos pode ter (pelo menos para mim): a modularidade.

Todos eles contam com encaixes padronizados que permitem conectar os módulos da maneira que você quiser. Melhor ainda: a própria teenage engineering lançou o que chamou de "frekvens hacks", uma coleção de acessórios que você mesmo pode imprimir em 3D em casa para tornar os dispositivos mais interessantes, divertidos e úteis. A proposta realmente convida você a brincar com eles, criar outros acessórios e transformá-los no que você precisar. É uma filosofia que contrasta bastante com a de muitos outros produtos que vemos hoje em dia. Aqueles acessórios coloridos para impressão 3D, com formas simples, porém interessantes, não saem da minha cabeça há algum tempo.

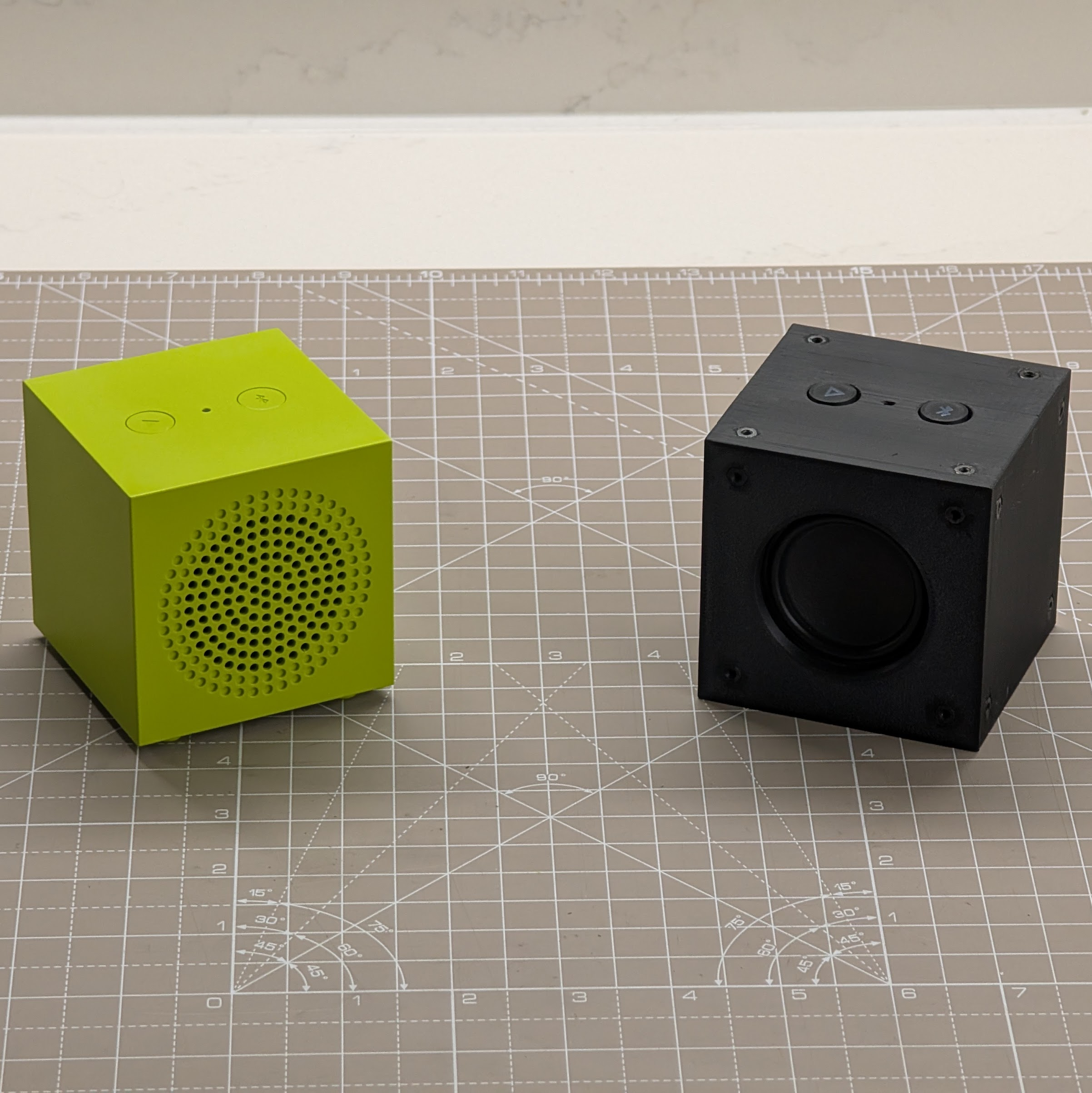

Foi justamente quando vi o novo IKEA KALLSUP, uma caixa de som pequena, em formato de cubo e superbarata, que a imagem dos "frekvens hacks" me veio à mente. Fiquei imaginando como seria fácil imprimir em 3D uma nova carcaça para o KALLSUP e deixá-lo com a cara da linha frekvens. Assim, eu poderia recriar alguns daqueles "frekvens hacks" para que fossem compatíveis com o meu novo "mini-frekvens".

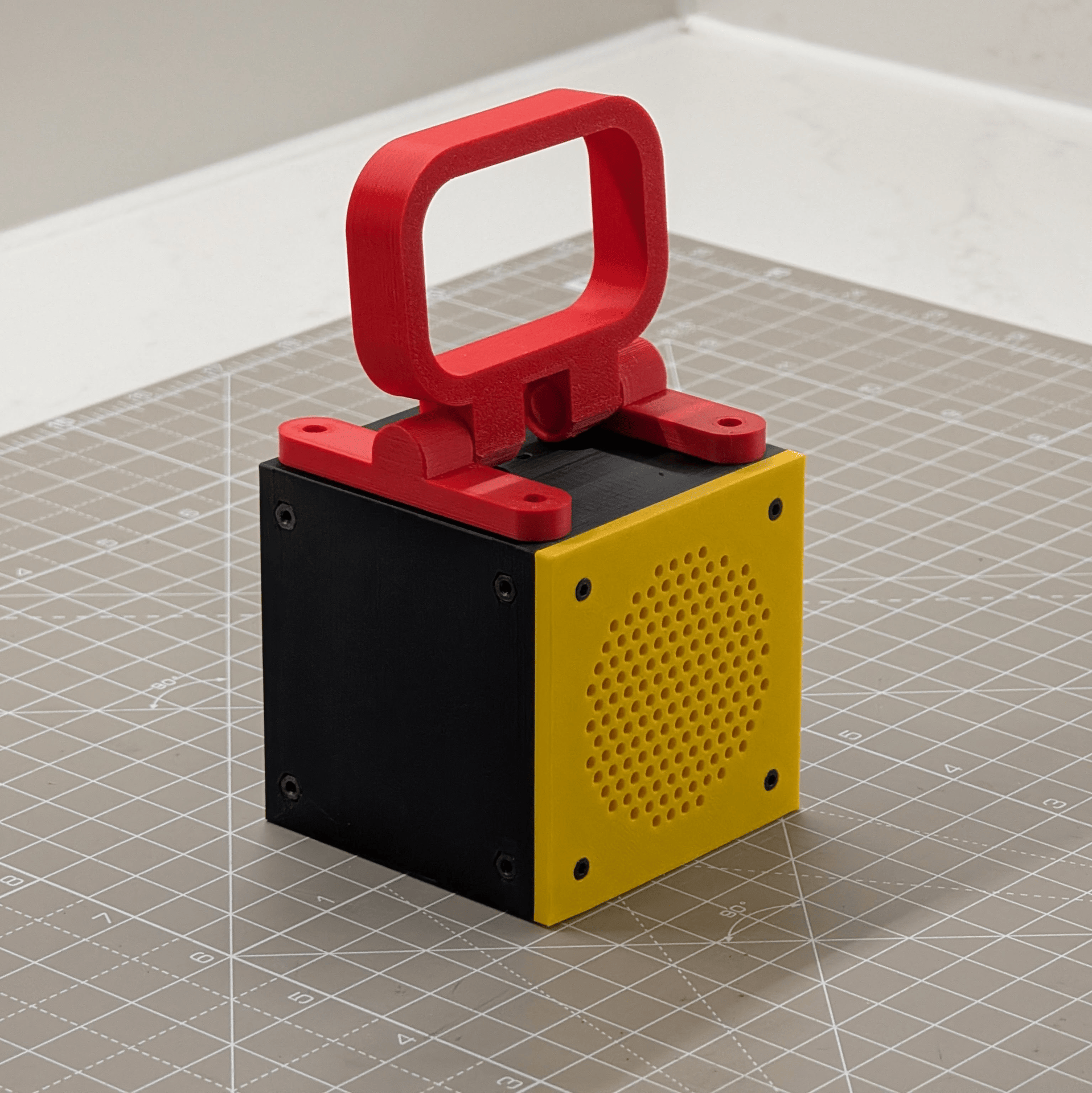

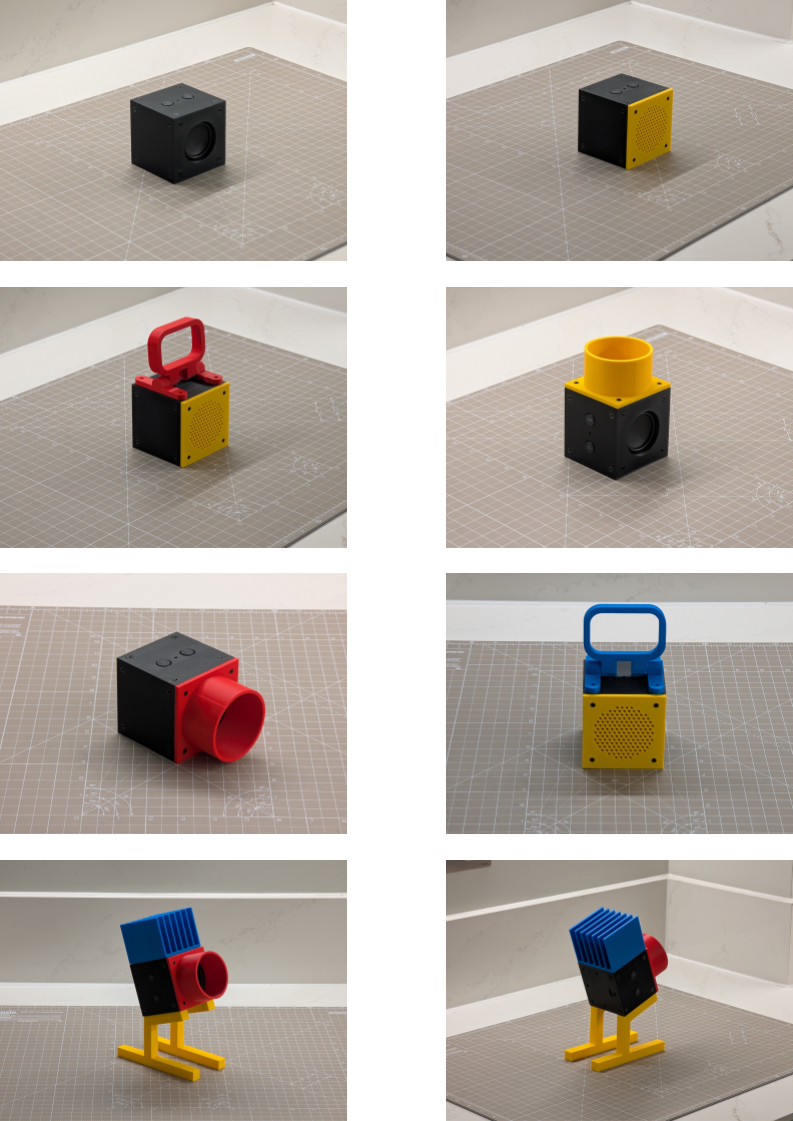

Decidi experimentar esse projeto rápido, e ele me trouxe mais alegria do que eu esperava inicialmente. Fiz alguns dos modelos disponibilizados pela teenage engineering para os "frekvens hacks", mas não todos. Além disso, esses módulos não são versões perfeitamente reduzidas dos originais. Eu os recriei rapidamente, apenas observando as fotos do site e adaptando-os às limitações da caixa de som. As proporções podem não estar exatas.

Construí-los por conta própria deve ser fácil, pois são pouquíssimas peças. Mas, se você precisar de um guia de montagem, pode baixar as instruções do projeto original "frekvens hacks" no site da Teenage Engineering; meus acessórios seguem os mesmos passos.

Ao montar a estrutura principal, decidi não usar insertos roscados térmicos e optar por uma simples porca hexagonal, por um motivo (meio bobo): os insertos que eu tenho são de latão, e eu queria que fossem pretos para combinar com a cor da estrutura. Quem sabe isso também não serve como uma homenagem ao trabalho da teenage engineering, já que eles usam uma porca hexagonal no logo.

A porca é posicionada na face externa e fixada com cola de cianoacrilato (a famosa super cola). Do ponto de vista mecânico, faria muito mais sentido colocá-la na face interna, mas eu queria manter a vedação de ar na câmara do alto-falante, e a montagem interna exigiria fazer alguns furos nela. A desvantagem dessa abordagem é que provavelmente você terá que lixar um pouco as porcas para criar uma superfície rugosa que permita uma boa aderência à estrutura principal, caso contrário, elas se soltarão facilmente.

Internamente, utilizei uma fita de espuma "antirruído" resistente a impactos para evitar que os componentes ficassem chacoalhando lá dentro.

A lista completa de componentes é:

  • Fita de espuma antirruído e resistente a impactos (5 mm x 0,5 mm)
  • 28 porcas M2.5 – quatro para cada uma das 6 faces externas e mais quatro para fixar a placa traseira ao corpo principal
  • 3 parafusos M2.5 de 5 mm – para fixar o alto-falante ao corpo principal
  • 4 parafusos M2.5 de 12 mm – para fixar a placa traseira à placa principal (qualquer parafuso M2.5 a partir de 10 mm deve servir, já que a conexão não possui batente de fim de curso)

Para cada acessório:

  • 4 parafusos M2.5 de 5 mm – parafusos de 4 mm e 6 mm também parecem funcionar bem

Você pode acessar os modelos 3D e baixar os arquivos abaixo:

A lista completa de componentes é:

  • Fita de espuma antirruído e resistente a impactos (5 mm x 0,5 mm)
  • 28 porcas M2,5 – quatro para cada uma das 6 faces externas e mais quatro para fixar a placa traseira ao corpo principal
  • 3 parafusos M2,5 de 5 mm – para fixar o alto-falante ao corpo principal
  • 4 parafusos M2,5 de 12 mm – para fixar a placa traseira à placa principal (qualquer parafuso M2,5 a partir de 10 mm deve servir, já que a conexão não possui batente de fim de curso)

Para cada acessório:

  • 4 parafusos M2,5 de 5 mm – parafusos de 4 mm e 6 mm também parecem funcionar bem

Você pode acessar os modelos 3D para baixar os arquivos abaixo:
